BTP-1000PT（II）透射傳感器位置調整

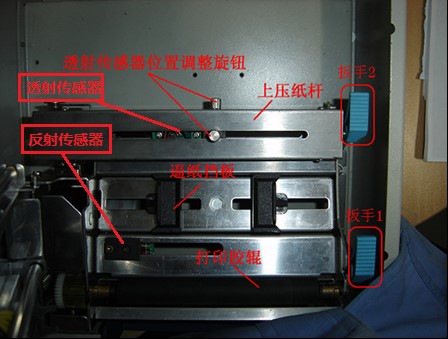

1)壓下扳手1，打開打印頭組件，各部件名稱如下圖所示：
?
?

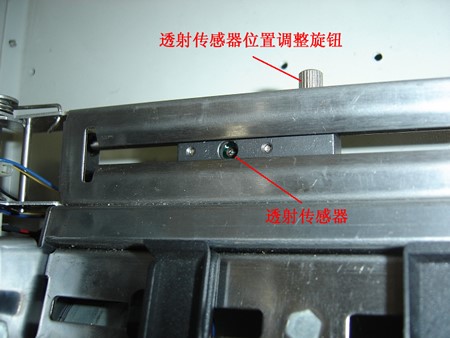

2)壓下扳手2，抬起上壓紙桿，可以看到透射傳感器接收管，如下圖所示：
?
?

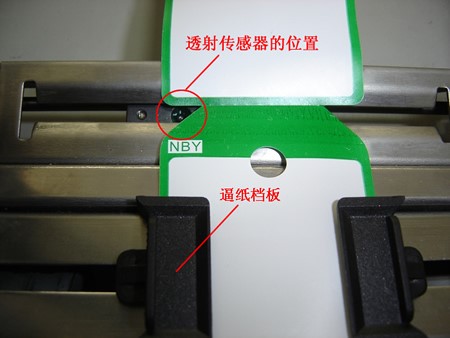

3)將帶牌紙安裝在走紙通道內，調整逼紙塊位置，使帶牌紙不能左右晃動，然后左右移動透射傳感器位置調整旋鈕，使透射傳感器接收管對準帶牌左側缺口位置，如下圖所示：
?
?
4)壓下上壓紙桿，然后左右移動上壓紙桿中的透射傳感器位置調整旋鈕，使其和下面的調整旋鈕垂直對齊即可。
5)先關掉打印機電源，再按住進紙鍵不放同時開機，等綠燈連閃2下后松手，打印機走紙校驗。
